概述

該微機綜合保護測控裝置適用于35KV及以下電力網絡，提供對輸電線路和變壓器、電容器、電動機等主設備保護、控制、測量、監視功能，裝置采用單元化設計，使其能方便的配備于一次設備中，即可集中組屏，又可分布式安裝，通過規范的現場總線接口，支持多個接點協同工作，實現系統級管理和綜合信息共享，該系列微機保護測控裝置完全符合此方面的技術和適應對未來發展的要求，是構成變、配電自動化系統的理想基礎設備。

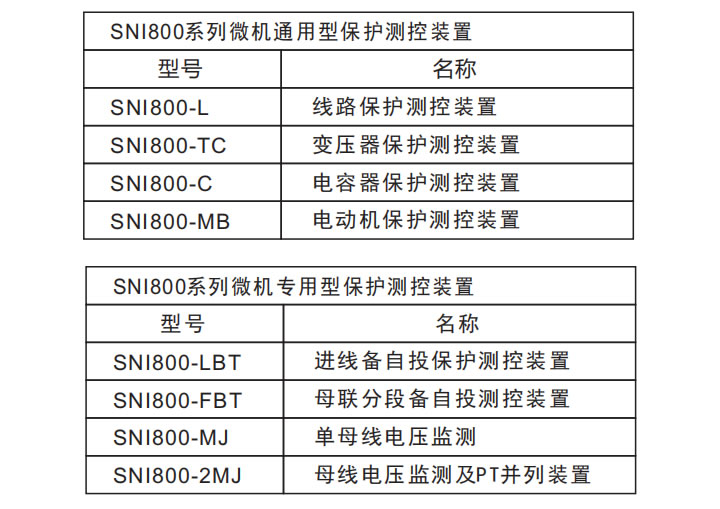

產品選型

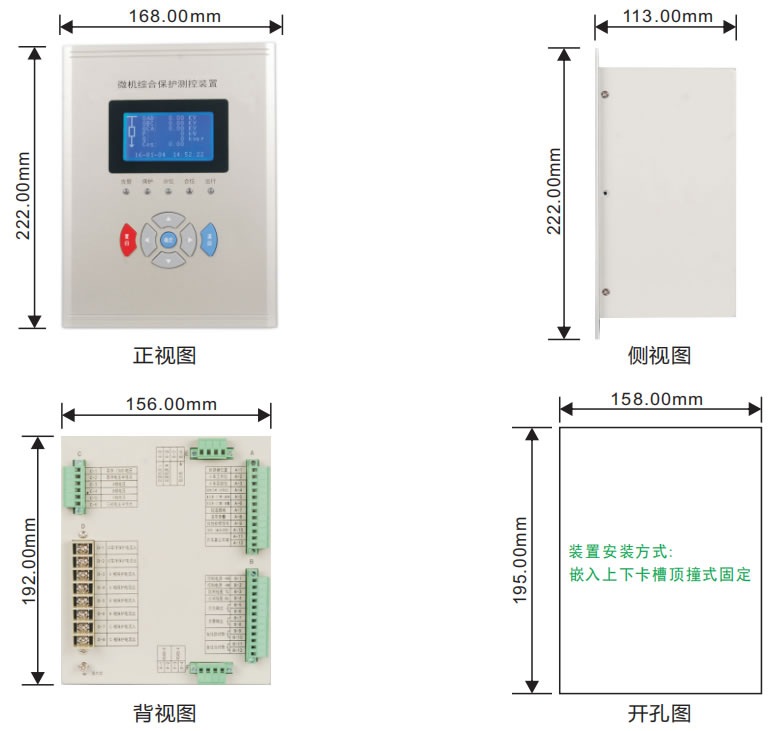

安裝尺寸

母線電壓監測及PT并列裝置

該裝置主要適用于35KV以下電壓等級變電站中的母線電壓互感器，可完成同時對兩段母線電壓的測量、監視、告警控制、切換控制、遠動通信、事件記錄等功能。

保護功能

過壓告警、欠壓告警、零序電壓告警、PT斷線告警、電壓切換控制

母線一次系統運行示意圖如下：

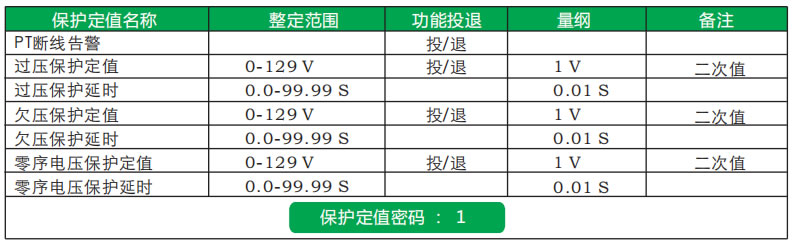

定值清單

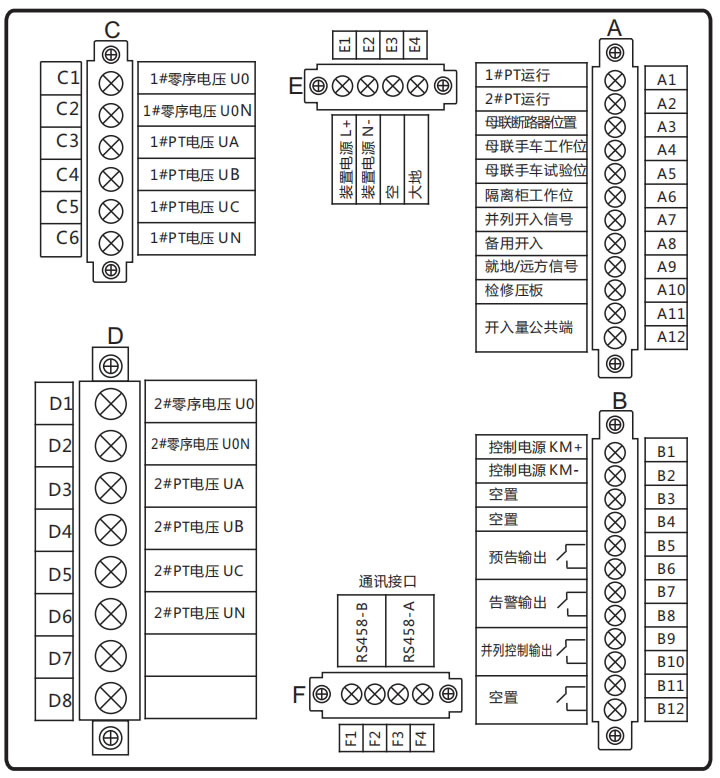

后端子圖

特別強調：本裝置開入量為無源接點輸入(自產24V)

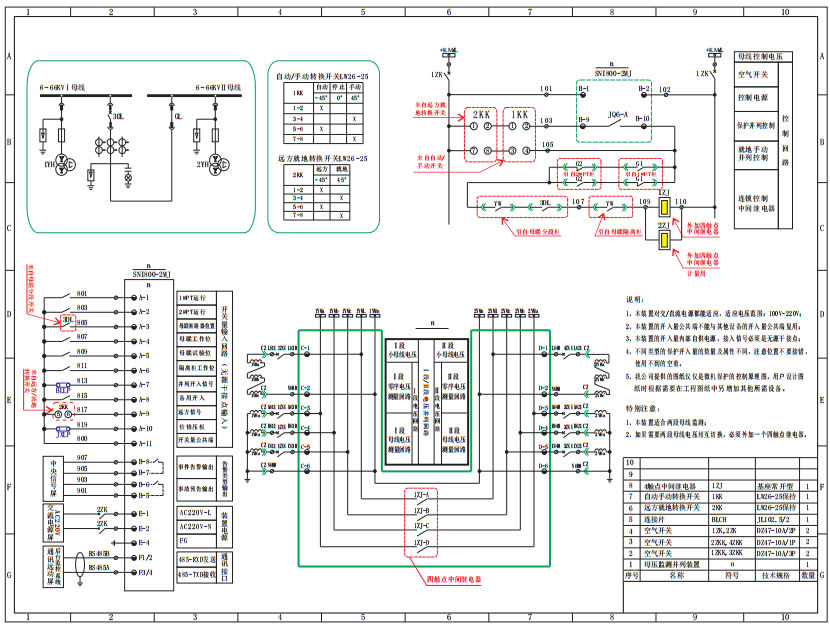

接線原理圖

SNI800-2MJ母線電壓監測及PT并列裝置后端子圖：
